NZXT H630
mod Doppler effect
by DeKa modder



Hola a todos, traigo un chasis que personalmente me gusta mucho, el NZXT H630 mod Doppler effect.  Un chasis muy sobrio, tosco y aburrido pero tremendamente silencioso, robusto y con unas líneas muy discretas que, con poco trabajo y creatividad, luce muy bien.  Uno de los objetivos de este mod era trabajar en líneas sobrias, sutiles y minimalistas, colores típicos de Asus Republic of Gamers pero con más blanco (no quería repetir tanto rojo).  Quería también, crear un ordenador en donde predominase el silencio absoluto, y para ello utilicé una refrigeración líquida custom de alta gama y una distribución de la ventilación acorde.



Resumiendo, un ordenador de diseño minimalista, potente, extremadamente silencioso y de la más alta calidad en componentes!, os dejo con el worklog…

Si prefieres ver el worklog en imágenes paso a paso, puedes hacerlo en Flickr en el siguiente link.



If you prefer to read the article in English, do not use google translator, click here.

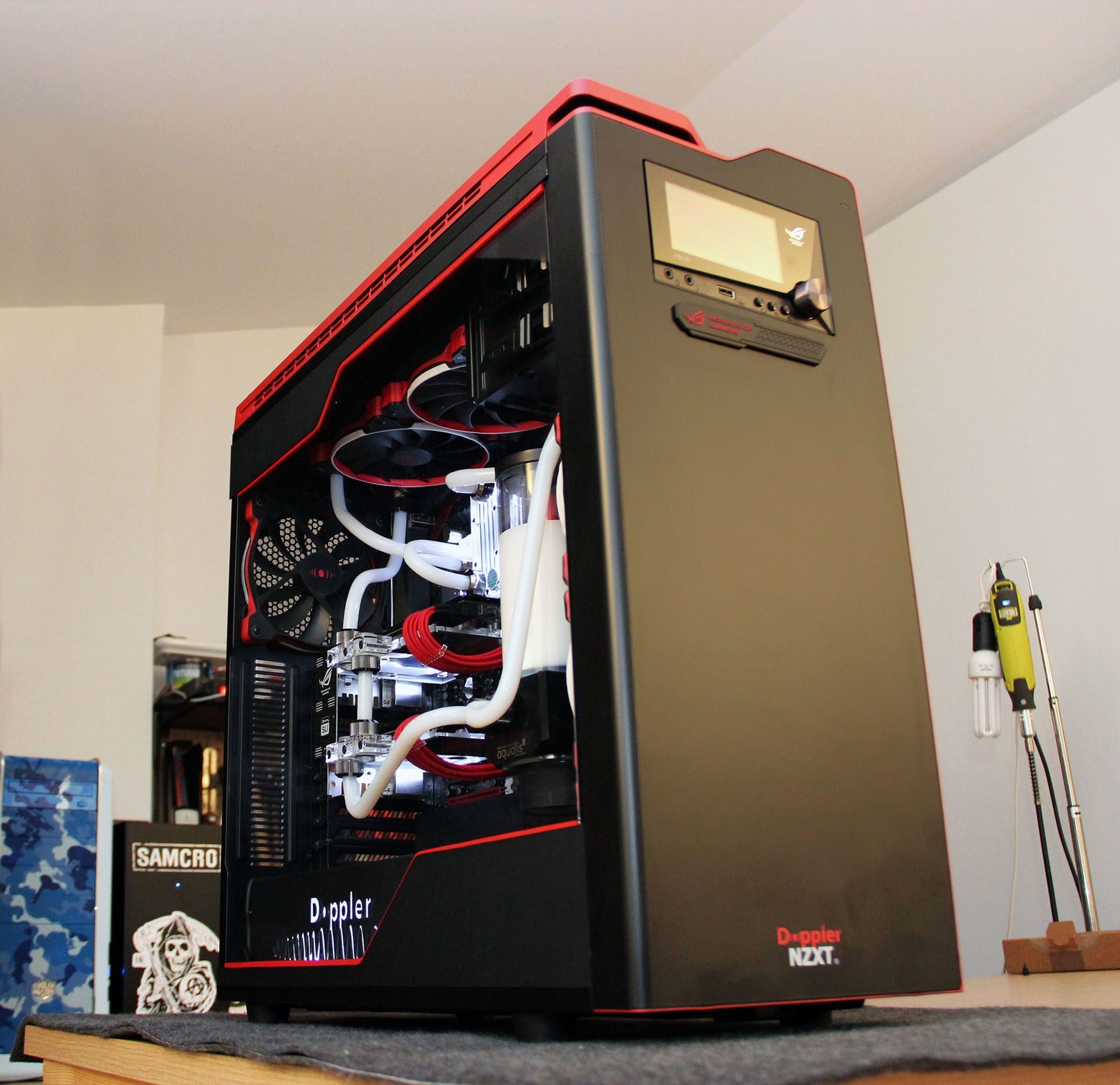

Mod Doppler effect, Aspecto final





El chasis, modificaciones y detalles:





Chasis original, imágenes del estado pre mod.

Ir al índice - Arriba


Pintura, acabado mate:

Para todo el mod utilice pinturas Vallejos Premium base de agua, especialmente creadas para aplicar con aerógrafo, pinturas que si bien son muy cómodas de aplicar y cubren muchísimo con una sola mano, no tienen la resistencia que esperaba o que experimenté en otras pinturas del mismo tipo, tal vez porque al ser de pigmento tan fino (por el aerógrafo) la capa termina siendo finísima y por más que la aplique en superficies lijadas, limpias, con una impresión previa y un posterior barnizado mate, se ralla con facilidad.  Para combatir este efecto todo lo posible, dupliqué las aplicaciones recomendadas por el fabricante, tanto las de color como las de barniz mate.  El resultado araña lo deseado en resistencia, eso sí con un acabado perfecto.

El color negro absoluto de la caja era tosco, había que romper con tanta monotonía, y pinte algunas piezas como en el modelo H440, pero de color rojo metalizado mate.  El color metalizado rojo no es el típico rojo saltón, sino más bien uno más discreto y lo apliqué en cantos y en el panel lateral frontal USB, probé pintar rejillas de blanco pero se salía de la línea formal que buscaba.  Pinté vinilos negro, rojo e imitación aluminio para aplicar posteriormente en zonas específicas que veréis más adelante.

Ir al índice - Arriba







Filtros de polvo:

La torre trae filtros inferiores, superiores y frontales, pero al invertir el flujo de aire por cuestiones de sonoridad, el ventilador trasero en vez de sacar aire sería el exclusivo encargado de renovar el del interior, siendo un foco de polvo para el interior de la torre que había que filtrarlo… El filtro tenía que estar fuera, para poder limpiarlo regular y cómodamente sin tener que abrir todo el chasis, así que aproveché los tornillos del ventilador trasero y con una pequeña ayuda de velcro, acoplé a la parte trasera justo de la forma adecuada, una fina rejilla de pvc en sándwich entre dos ligeras piezas de adhesivo grueso pegadas entre sí, sujetado por unas tuercas de aletas apañadas con piezas recicladas. El filtro sin ser nada del otro mundo, cumple su función y es práctico.

También coloque filtros fijos en zonas grandes del chasis con ventilación pasiva.

Ir al índice - Arriba
